漂浮支架系统 G5 系列可应用于湖泊、水库、采煤沉陷区等现有水域。系统由浮筒和支架组成，浮筒采用高密度聚乙烯（HDPE）材质，具有高强度、耐腐蚀、抗疲劳、低吸水率、良好的化学稳定性等优点。导轨与支架材质有铝合金、镀铝镁锌可�。辛己玫姆栏阅芎颓岜忝拦鄣奶氐�。
OB电竞（中国）官方APP下载的浮体通过抗拉拔力、抗老化、抗紫外线、气密性测试、高低温循环、抗冲击等行业检测标准，耐候性强，使用寿命长达25年。在浮筒与浮筒间采用嵌入式结构固定，整体连接更加稳固。�？榛杓瓶芍С趾崤磐�、对称排布，可提高水域覆盖率，增加装机量，提高发电效率。

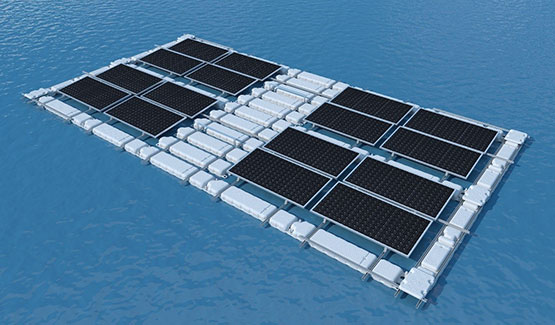

G5A 场景
G5A是采用浮筒(HDPE)+铝合金材质的轨道，而G5M是采用浮筒(HDPE)+镀铝镁锌材质的轨道，排布均可以根据需求设计方案。与G5A相比，在原有浮筒基础上减少高度，满足浮力且不减少电池板离水面高度的同时降低成本，可应用于降雪较少/无雪地区。

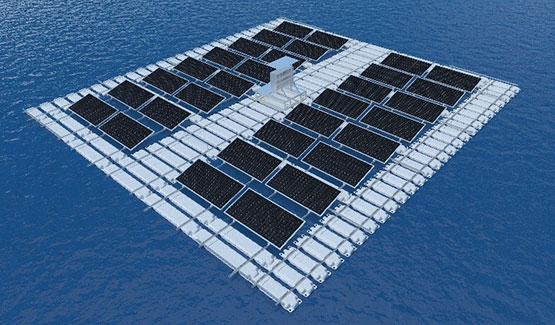

G5M 场景
1、选材优质：浮体采用高密度聚乙烯材料，环保无污染，使用寿命长；铝合金支架防腐防锈，轻便美观。
2、创新结构：�？榛杓疲⊥仓洳捎们度胧浇峁构潭ǎ豢ú凼浇峁谷繁ＶС磐茸畲笙薅裙潭ㄗ榧ü龃蟮ジ龈√宄叽纾√甯×μ嵘�150kg/个以上。
3、多样排布：�？榛峁怪С侄嘀终罅凶楹希筛菔导市枨笊杓婆挪挤桨福畲蠡黾影沧叭萘亢头⒌缌�。
4、高安全性：浮体走道进行加宽、防滑设计，安装和运维更安全。
5、角度可调： 5°、10°、12°、15°多种角度可选安装，以适应当地照射条件，系统兼容所有规格的太阳能板。
6、高耐候性：浮体通过多种行业测试标准，在高温、高湿、高海拔、沙尘、盐雾等多种自然环境下高效稳定运行。
技术参数 | |
安装地点 | 湖泊、水库等水面安装 |
安装基础 | 浮筒及铝合金/镀铝镁锌支架 |
安装角度 | 5°、10°、15° |
风荷载 | 60m/s |
雪荷载 | 0.5KN/㎡ |
适用类型 | 有框&双玻 |
组件排布 | 横排、同向、对称半铺 |
最大适应 | 电池板 2420mm x 1300mm |
设计标准 | AS/NZS 1170，DIN 1055，JIS C8955：2017， |
International Building Code：IBC 2009, | |
California Building Code：CBC 2010； | |
主体材质 | HDPE、铝合金 |
紧固件 | SUS304不锈钢 |
零配件 | AL6005-T5 (表面阳极氧化) |
支架颜色 | 灰白色或根据需求定制 |
浮筒浮力 | ＞150KG/个 |
系统质保 | 10年 |
MRac 浮动支架系统 G5A 将通过锚定系统进行固定。通常OB电竞（中国）官方APP下载选择水下锚点，但也可以选择水上锚点。锚固系统将根据客户水域情况进行设计。
水上锚点（岸锚）
水下锚点（沉锚）
